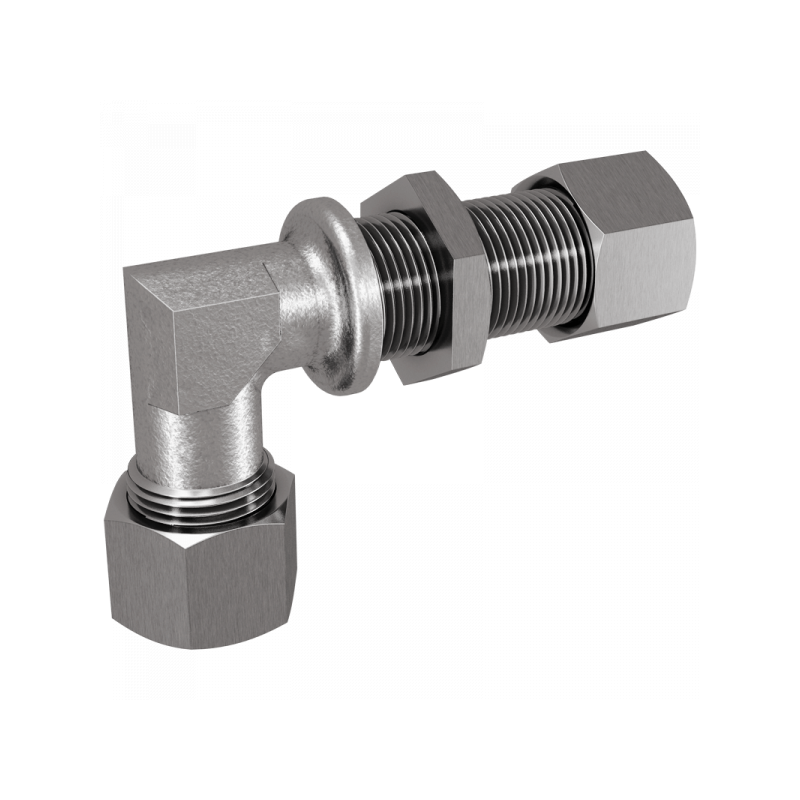

WSV-L/S:

A PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm L5 / mm S1 S2 S3 Material Art.Nr. Stutzen PDF
06 315 41 48 58 27 12 12 17 14 1.4571 WSV06L  XWSV06L
08 315 44 51 61 27 14 12 19 17 1.4571 WSV08L  XWSV08L
10 315 46 53 64 28 15 14 22 19 1.4571 WSV10L  XWSV10L
12 315 49 56 67 29 17 17 24 22 1.4571 WSV12L  XWSV12L
15 315 54 61 72 31 21 19 30 27 1.4571 WSV15L  XWSV15L
18 315 56,5 64 76 32,5 23,5 24 36 32 1.4571 WSV18L  XWSV18L
22 160 64,5 72 84 34,5 27,5 27 41 36 1.4571 WSV22L  XWSV22L
28 160 69,5 77 91 35,5 30,5 36 46 41 1.4571 WSV28L  XWSV28L
35 160 75,5 86 102 36,5 34,5 41 55 50 1.4571 WSV35L  XWSV35L
42 160 79 90 106 36 40 50 65 60 1.4571 WSV42L  XWSV42L
06 630 46 53 63 29 16 12 19 17 1.4571 WSV06S  XWSV06S
08 630 47 54 64 29 17 14 22 19 1.4571 WSV08S  XWSV08S
10 630 49,5 57 69 29,5 17,5 17 24 22 1.4571 WSV10S  XWSV10S
12 630 51,5 59 71 30,5 21,5 17 27 24 1.4571 WSV12S  XWSV12S
14 630 55 63 75 32 22 19 30 27 1.4571 WSV14S  XWSV14S
16 400 55,5 64 77 31,5 24,5 24 32 30 1.4571 WSV16S  XWSV16S
20 400 63,5 74 89 33,5 26,5 27 41 36 1.4571 WSV20S  XWSV20S
25 400 69 81 97 35 30 36 46 46 1.4571 WSV25S  XWSV25S
30 400 76,5 90 106 37,5 35,5 41 50 50 1.4571 WSV30S  XWSV30S
38 250 80 96 115 37 41 50 65 60 1.4571 WSV38S  XWSV38S
